手机照亮你的美?背后功臣是激光焊接机

时间:2020-11-19 预览:153

出门旅行晒游客照,吃饭之前晒美食照片,心情好得发张自拍……朋友圈里晒照已成为大部分人的日常,这种时候有一款拍照功能强大的手机就显得尤为重要了,因此众多手机厂商在拍照方面也是卯足了劲儿。

手机照亮你的美?背后功臣是激光焊接机(图1)


        “两千万柔光双摄,照亮你的美”、“这一刻,更清晰”、“拍人更美”……围绕拍照功能的广告词一个比一个厉害。
       想要“照亮你的美”里面的门道不少,小小的手机摄像头组件制作流程可不简单,激光焊接机可谓功不可没。

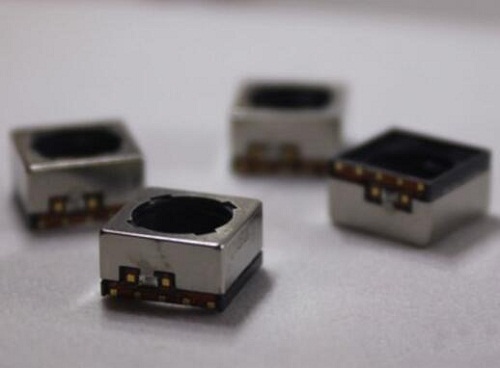

       先了解一个名词:VCM马达,VCM(Voice Coil Motor),中文名叫音圈马达。原用于扬声器产生振动发声,现用于推动镜头移动产生自动对焦的成像模组。
       其主要原理是在线圈和镜头筒固定在一起,通过改变马达内线圈的直流电流大小,来控制弹簧片的拉伸位置,使镜筒带镜头前后移动。
       简单点就是,当手机摄像头对焦不同距离的拍摄对象里,这个小玩意会帮忙镜头实现自动对焦功能。

手机照亮你的美?背后功臣是激光焊接机(图2)

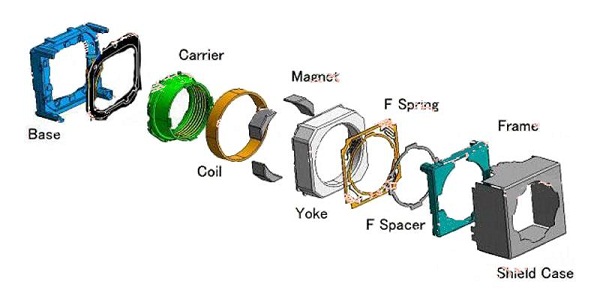

       不同厂商的VCM结构略有差异,大致分以下几大部件:

手机照亮你的美?背后功臣是激光焊接机(图3)

常见的VCM结构

乐发ⅡShield Case:外壳Frame:支架F.Spacer:前垫片,用于绝缘F.Spring:前簧片,用于承载载体,平衡力矩Yoke:用于固定其他组件,导磁Magnet:磁石,产生永久磁场Coil:线圈,通电产生驱动力矩Carrier:载体,用于承载镜头B.Spacer:后垫片,用于绝缘B.Spring:后弹簧,用于承载载体,平衡力矩Base:底座,用于固定部件。


       指甲盖大小却有如此多的部件,可想而知VCM加工精密度要求有多高,在这样精密的加工过程中,激光焊接的优势得以充分发挥。
       ●激光焊接焊缝质量高;
       ●激光焊接速度快,生产效率高,控制简单,易于实现自动化;
乐发Ⅱ       ●由于激光加工是非接触式,可以避免残渣问题以及加工过程中的静电现象。
